安徽鋼結構連廊設計標準與安裝施工注意事項

鋼結構走廊是一種復雜的高層建筑結構體系，一般是指兩棟或多層建筑之間的架空連接體，以滿足建筑造型和使用功能的需要，連接體是走廊。為了確保走廊的安全和穩定性，鋼結構走廊很受歡迎。

鋼結構是主要由鋼材組成的結構，是建筑結構的主要類型之一。鋼柱主要由型鋼和鋼板制成.鋼梁.鋼桁架等構件一般由焊縫組成.螺栓或鉚釘連接。由于其重量輕、施工簡單，廣泛應用于大型廠房.場館.超高層等領域。

一.鋼結構走廊設計規范

在鋼結構走廊工程的設計中，要做到技術先進.經濟合理.安全適用，保證質量，必須正確采用并遵循以下相應的技術標準.規程和規范。

1.GBJ68-84《建筑結構設計統一標準》規定了各種建筑結構設計的理論和設計原則，是制定各種建筑設計規范的基本依據。

2.GBJ9-87《建筑結構荷載規范》規定了各種常見荷載的標準和方法，但特殊用途的建筑物也應參照相應的特殊行業標準。

3.GB11-89《建筑抗震設計規范》是設計地震區建筑時應遵循的規范。由于鋼結構建筑設計規范不足，設計時尚應參照其他專業抗震設計規程（如冶金建筑抗震設計規程等）進行。

4.GBJ17-88《鋼結構設計規范》.設計鋼板等常見截面鋼構件時應遵循的基本規范。

5.GBJ冷彎薄壁鋼結構技術標準與18-87YBJ216-88《壓型金屬片設計施工規程》是設計薄板冷彎成型的冷彎薄壁鋼和壓型金屬片時應遵循的專項規范和規程。

6.鋼結構構件之間的連接設計與施工應遵循JGJ《建筑鋼結構焊接驗收規程》及81-91JGJ設計82-91鋼結構高強度螺栓連接.施工及驗收規程的規定。

7.設計鋼管混凝土結構或鋼一混凝土組合樓蓋時，應遵循CECS8:90《鋼管混凝土結構設計與施工規程》及YB《鋼一混凝土組合樓蓋設計與施工規程》專門規定。

8.鋼結構走廊工程設計時，還應了解相關鋼結構施工驗收的相應要求，即GB《鋼結構工程施工驗收規范及50205-95》GB5021-95《鋼結構工程質量檢驗評價標準》.尺寸公差標準要求。

9.鋼結構連廊工程設計中，在標記中，.應遵循基本術語等方面GBJ《工程結構設計基本術語及通用標記》規定132-90。

走廊結構類型一般為H型鋼結構，也有管桁架桁架?，F(xiàn)在最常用的是H型鋼結構，地板采用現澆一定厚度的混凝土?，F(xiàn)在一些項目也使用了一種新的材料--ALC板。蒸壓輕質混凝土(AutoclavedLightweightConcrete)簡稱高性能蒸壓加氣混凝土(ALC)一是重量輕，可減少結構形狀。鋼結構走廊工程設計必須注意兩棟建筑的不均勻沉降和偏移，支撐結構尤為關鍵。特別提醒：室外走廊鋼結構工程對鋼材的防腐要求較高。

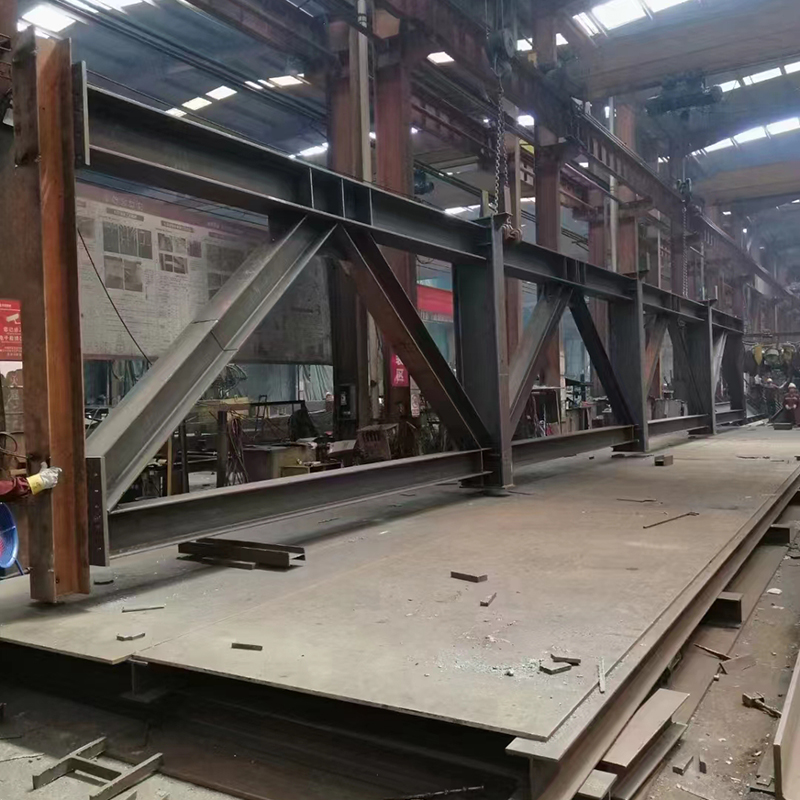

鋼結構連廊

二.鋼結構連廊安裝方式：

1.與上部結構連接，采用高強度螺栓或焊接；

2.與下部結構連接，采用焊接，特殊情況下也可制成高強度螺栓連接。

三.鋼結構走廊安裝注意事項：

1.網加鋼結構天橋支座由廠家組裝，鋼結構走廊安裝前應進行全面檢查，看零件是否丟失.損壞。檢查上部結構與支座上座板之間的螺孔間距和直徑是否一致，使用型號是否正確，是否正確.各方向偏移是否與設計一致，以設計圖紙為準。

2.安裝時，上下底板四側應標明交叉中心線，便于安裝和校正。安裝時，支架上座板應與上部結構鋼板用高強度螺栓連接，使用500以上mm扳手人工擰緊。特殊情況下需要安裝獨特的扳手，人工擰緊。

3.位置確定后，可上下固定，支架與上下結構的連接方式可以用高強度螺栓或焊接，也可以同時使用。采用焊接時，必須設置預埋鋼板，與混凝土接觸的一側還應焊接錨固筋，以達到一定的強度和剛度。支架制造商可以一起生產預埋件。預埋鋼板應有適量、直徑小、排氣孔分布均勻的排氣孔。焊接時不得連續拖焊，應采用連續焊接的方法逐漸填充，防止焊接時局部溫度過高導致支架或預埋鋼板變形。

4.安裝或焊接后，拆卸上下固定板。
